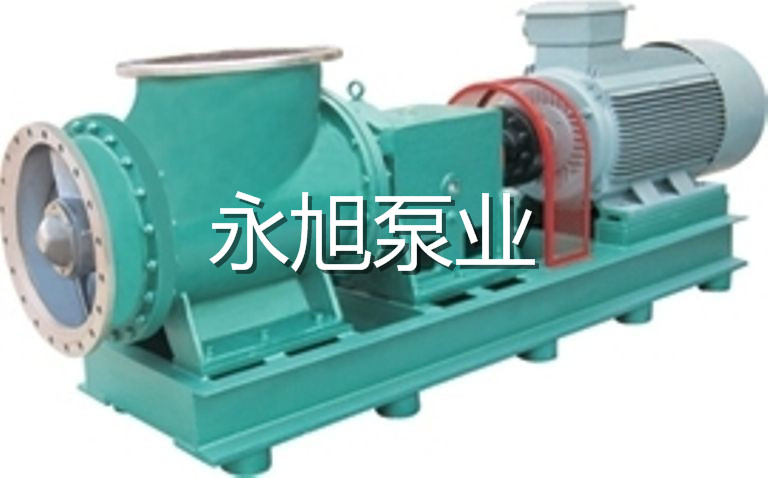

FJX系列强制循环泵
发布:admin 发布时间:2017-06-28

一、概述
   我公司是国内研制蒸发强制循环泵的单位之一。本公司在FJX型强制循环泵基础上,经多次升级换代,在行业中屡获殊荣。
  1、适用范围:本公司生产FJX现已用于:隔膜法烧碱、磷酸、真空制盐、乳酸钙、氧化铝、钛白粉、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却,为提高设备生产能力,增加换热器的传热系数作强制循环用。
  2、安装位置:地面基础(可根据用户需要配置弹性支座)直接悬挂于蒸发器上。
  3、泵形式:立式、卧式。
  4、传动方式:直联传动、皮带传动、液力偶合、万向节传动。
  5、密封结构:组合式机械密封、填料密封。
  6、泵体制造方式:铸造、焊接。
  7、过流部件材料:
  泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用1Ci13Ni9Ti、316、316L、ZG20#、C4钢、CD4MCu、蒙乃尔合金、哈氏C-276、904L、钛合金、耐热耐磨钢等材料供不同的工况条件选用。
二、结构说明
  本厂生产的蒸发循环泵为悬臂式结构,卧式安装,部分规格消化吸收了国外先进产品的特点,因而具有下列特点:
  1、慢速型:符合结晶工艺要求,运行平稳。
  2、水力性能优异,同型号Ⅲ型效率比Ⅱ型效率提高5%,高效区宽,抗汽蚀性能好。
  3、轴封结构充分考虑用户要求:
  组合式机械密封:摩擦付材料采用高性能耐磨材料,使用寿命长,采用组合式密封检修容易。
  填料密封:有单填料箱和双填料箱二种,考虑到蒸发器情况,本公司特为用户设计在蒸发器物料不卸除情况下可更换填料(该项技术系本公司从古尔制泵公司转让而来),无论机械密封还是填料密封均可与付叶轮配合设置。
  4、泵进出口方向改变容易:用户只需要将叶轮反装,同时改变泵转向、泵进出口方向即可改变。
  5、可靠性高:轴悬臂端设导流气室,减少轴挠度。
  6、水冷式轴承座:两端轴承处有水冷夹套,用稀油润滑,使用寿命长。
  7、FJXⅢ叶轮具有优良的抗汽蚀性能,在绝对压力0.05MPa下也能正常运行。
三、性能范围
  流量:300-23000m3/h 扬程:2-7M
  工作压力:≤0.6MPa
  工作温度:≤480℃
四、型号意义
 例如: FJX—450
  FJX:强制循环泵
  450:叶轮直径mm

五、性能参数

型号

流量
(m3/h)

扬程
(m)

转速
(rpm)

效率
(%)

轴功率
(KW)

配用功率
(KW)
FJX-250

300-683

3-6.36

980-1450

70-71

3.5-10.067.5-18.5
FJX-300

397-1783

2.4-7

980-1450

70-72

6.1-21.711-37

FJX-350

800-1260

3.3-4.5

980

72-75

12.7-16.2

22-37

FJX-450

1290-2858

4-4.8

730-980

74-78

18.7-44.5

37-75

FJX-500

1790-3910

4.3-6

730-980

73-78

30-76.755-132
FJX-5502520-37004.1-4.573075-7641.2-56.275-110
FJX-6003620-49004.1-4.773073-7753.9-82.5110-160
FJX-7003230-42204-4.648070-7845.1-72.575-132
FJX-8004830-72304.2-5.348073-7795.5-120.2160-185
FJX-9005450-81003.8-4.538075-7683.1-111.7160-185
FJX-10007180-107504.3-4.736575-78117.3-161.4220-280
FJX-11008640-129004.3-4.833075-77150.5-196.2280-355
FJX-125011500-172004.0-530075-77208.8-273.7355-500

FJX-1500

16500-24700

4.0-5

250

75-77

299.6-384.4

500-630


此泵的详细性能结构,欢迎来电洽谈
