脱硫泵

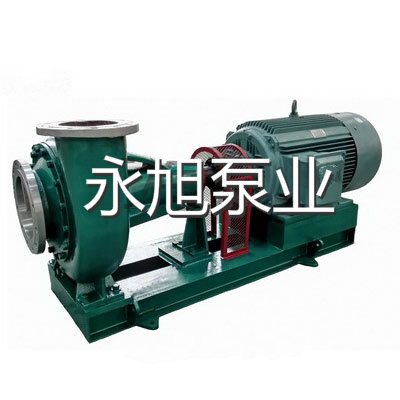

TLB 系列脱硫泵

发布：admin 发布时间：2017-06-28

一、概述
TLB系列脱硫泵是我公司引进国外先进技术，结合国内脱硫行业的实际情况研制而成的一种新型、高效、单级单吸卧式离心泵。
主要优点：适用范围广
　　　　密封寿命长
　　　　耐磨、耐腐、无堵塞
适用行业：烟气脱硫（石灰石／石膏湿法脱硫、双碱法脱硫、循环流化床脱硫、海水脱硫和氨法脱硫等）
适用温度：-20℃～＋150℃
适用介质：含固量≤40%的任意浓度的酸、碱、盐，特别是石灰浆液、泥浆液、煤渣液、矿渣液、废酸、污水等（颗粒硬质软质度不限）。
性能参数：口径 DN25-DN500mm
　　　　流量 1.6m3/h-3000m3/h
　　　　　扬程 5m-125m
过流部件材料：双相不锈钢（牌号：2205；2507；2605；Cr30A；CD4MCu）
机械密封材质：无压烧结碳化硅。

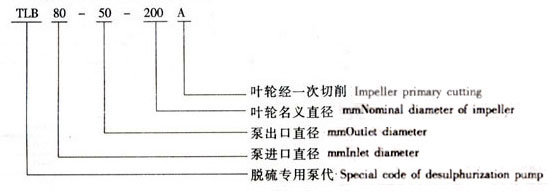

型号意义说明

二、性能参数

表（1）

泵型号 model	流量 capacity m3/h	扬程 head m	效率 efficiency %	必需汽蚀余量 NPSHr m	配用功率 motor power KW	额定转速 revolutional speed r/min
TLB25-25-125	3.2	20	53	2	1.1	2900
TLB25-25-125	1.6	5	45	2	0.55	1450
TLB25-25-160	3.2	32	46	2	2.2	2900
TLB25-25-160	1.6	8	40	2	0.55	1450
TLB25-25-200	3.2	50	38	2	4	2900
TLB25-25-200	1.6	12.5	33	2	0.75	1450
TLB25-25-250	3.2	80	33	2	5.5	2900
TLB25-25-250	1.6	20	27	2	1.5	1450
TLB40-32-125	6.3	20	52	2	2.2	2900
TLB40-32-125	3.2	5	46	2	0.55	1450
TLB40-32-160	6.3	32	47	2	3	2900
TLB40-32-160	3.2	8	42	2	0.75	1450
TLB40-32-200	6.3	50	38	2	5.5	2900
TLB40-32-200	3.2	12.5	38	2	0.75	1450
TLB40-32-250	6.3	80	32	2	7.5	2900
TLB40-32-250	3.2	20	35	2	1.5	1450
TLB50-32-125	12.5	20	51	2	3	2900
TLB50-32-125	6.3	5	45	2	0.55	1450
TLB50-32-160	12.5	32	46	2	4	2900
TLB50-32-160	6.3	8	40	2	0.75	1450
TLB50-32-200	12.5	50	39	2	7.5	2900
TLB50-32-200	6.3	12.5	33	2	1.1	1450
TLB50-32-250	12.5	80	33	2	15	2900
TLB50-32-250	6.3	20	27	2	2.2	1450
TLB65-50-125	25	20	62	2	3	2900
TLB65-50-125	12.5	5	55	2	0.55	1450
TLB65-50-160	25	32	57	2	5.5	2900
TLB65-50-160	12.5	8	51	2	1.1	1450
TLB65-40-200	25	50	52	2	11	2900
TLB65-40-200	12.5	12.5	46	2	1.5	1450
TLB65-40-250	25	80	46	2	18.5	2900
TLB65-40-250	12.5	20	39	2	3	1450
TLB65-40-315	25	125	39	2	30	2900
TLB65-40-315	12.5	32	33	2	5.5	1450
TLB80-65-125	50	20	69	2	5.5	2900
TLB80-65-125	25	5	64	2	1.1	1450
TLB80-65-160	50	32	67	2	11	2900
TLB80-65-160	25	8	62	2	1.5	1450

表（2）

泵型号 model	流量 capacity m3/h	扬程 head m	效率 efficiency %	必需汽蚀余量 NPSHr m	配用功率 motor power KW	额定转速 revolutional speed r/min
TLB80-50-200	50	50	63	2	15	2900
TLB80-50-200	25	12.5	57	2	2.2	1450
TLB80-50-250	50	80	57	2	30	2900
TLB80-50-250	25	20	53	2	4	1450
TLB80-50-315	50	125	48	2	45	2900
TLB80-50-315	25	32	43	2	7.5	1450
TLB100-80-125	100	20	77	4.3	11	2900
TLB100-80-125	50	5	73	3	1.5	1450
TLB100-80-160	100	32	73	4.3	15	2900
TLB100-80-160	50	8	72	3	3	1450
TLB100-65-200	100	50	72	4.3	30	2900
TLB100-65-200	50	12.5	68	3	4	1450
TLB100-65-250	100	80	68	4.3	55	2900
TLB100-65-250	50	20	65	3	5.5	1450
TLB100-65-315	50	32	58	3	11	1450
TLB125-100-200	200	50	77	4.3	45	2900
	100	12.5	72	3	7.5	1450
	67	6	71	2.5	4	980
TLB125-100-250	200	80	75	4.3	75	2900
	100	20	72	2.3	11	1450
	67	9	71	2.5	5.5	980
TLB125-100-315	100	32	68	2.5	18.5	1450
TLB125-100-315	67	15	67	2.5	7.5	980
TLB125-100-400	100	50	60	2.5	30	1450
TLB125-100-400	67	23	59	2.5	11	980
TLB150-125-250	200	20	77	2.8	18.5	1450
TLB150-125-250	135	9	76	2.5	7.5	980
TLB150-125-315	200	32	75	2.8	30	1450
TLB150-125-315	135	15	74	2.5	11	980
TLB150-125-400	200	50	70	2.5	45	1450
TLB150-125-400	135	23	69	2.5	18.5	980
TLB200-150-250	400	20	81	4	37	1450
TLB200-150-250	270	10	80	2.8	11	980
TLB200-150-315	400	32	79	3.5	55	1450
TLB200-150-315	270	15	79	2.8	18.5	980
TLB200-150-400	400	50	78	3.5	90	1450
TLB200-150-400	270	23	78	2.8	30	980
TLB200-150-500	400	80	75	3.5	160	1450
TLB200-150-500	270	36	75	2.8	55	980

表（3）

泵型号 model	流量 capacity m3/h	扬程 head m	效率 efficiency %	必需汽蚀余量 NPSHr m	配用功率 motor power KW	额定转速 revolutional speed r/min
TLB250-200-400	400	20	82	3	45	980
	306	12	81	2.8	30	750
	600	40	85	3.5	132	1450
TLB250-200-500	400	32	79	3	75	980
	306	18	78	2.8	37	750
	600	70	84	3.5	160	1450
TLB250-200-600	400	50	75	3	110	980
	306	29	74	2.8	55	750
	600	100	80	3.5	315	1450
TLB300-250-400	800	20	83	3.5	90	980
	610	12	82	3	45	750
	480	7	80	3	22	590
	1200	40	85	3.8	280	1450
TLB300-250-500	800	32	82	3.5	132	980
	610	18	81	3	55	750
	480	11	79	3	30	590
	1200	70	83	3.8	315	1450
TLB300-250-600	800	50	79	3.5	200	980
	610	29	78	3	90	750
	480	18	76	3	45	590
TLB350-300-450	1500	20	86	3.5	132	980
	1140	12	85	3	75	750
	900	7	84	3	37	590
TLB350-300-550	1500	32	85	3.5	200	980
	1140	18	84	3	110	750
	900	11	83	3	55	590
TLB350-300-650	1500	50	83	3.5	315	980
	1140	29	82	3	160	750
	900	18	81	3	75	590
TLB400-350-450	2000	20	87	3.5	200	980
	1500	12	86	3	110	750
	1200	8	85	3	45	590
TLB400-350-550	2000	32	86	3.5	280	980
	1500	19	85	3	132	750
	1200	12	84	3	55	590
TLB400-350-650	2000	50	87	4	450	750
	1500	32	86	3.8	200	590
	1300	20	85	3.8	132	500
TLB450-400-500	2500	20	87	4	250	980
	1900	12	86	3.8	110	750
	1500	8	85	3.8	55	590
TLB450-400-600	2500	32	88	4	355	980
	1900	19	87	3.8	160	750
	1500	12	86	3.8	110	590
TLB450-400-700	2500	50	87	4	560	750
	2000	32	86	3.8	280	590
	1700	20	85	3.8	160	500
TLB500-450-600	3000	20	88	4	250	750
	2360	12	87	3.8	132	590
	2000	8	86	3	75	500
TLB500-450-700	3000	32	87	4	400	750
	2360	20	86	3.8	250	590
	2000	14	85	2	132	500
TLB500-450-800	3000	50	85	4	630	750
	2360	30	84	3.8	315	590
	2000	21	83	3	200	500

三、TLB系列脱硫泵结构图
